补偿式稳压器分为：单相补偿式交流稳压器和三相补偿式交流稳压器两种。
DBW单相补偿式交流稳压器工作原理图，主要由调压变压器T1和补偿变压器T2组成。 从图中可以看出补偿变压器的低压侧线圈串联在稳压器的主回路中，这种稳压器的输出主要能量是通过补偿变压器的低压侧线圈直接加给输出负载的，只要把补偿变压器的二次线圈的线径作得足够大，稳压器的功率就可以做得很大。
调压变压器T1只要负担输入电压与输出电压的差额部分，按稳压器可允许的输入变化范围的大小不等，调压变压器T1的功率大小往往是稳压器实际容量的几分之一，这由稳压器的配比这个参数来决定调压变压器规格的大小。
调压变压器主要担任提供补偿电压，补偿电压的大小和方向根据调压变压器的滑臂的移动都是可以改变的，这就可以在补偿变压器的低压侧得到大小和方向都可以改变的补偿电压，这个电压会和输入端提供的电压进行矢量叠加使输出电压稳定在所需要的设置点上。
口说无凭，举例为证：
输入电压U1=240V，要求输出电压稳定在UO=220V， UO=U1-△U
也就是△U的方向要与U1的方向相反，大小刚好为20V。
输入电压U1=200V，要求输出电压稳定在UO=220V， UO=U1+△U
也就是△U的方向要与U1的方向相同，大小刚好为20V。
由此可见，补偿电压△U是由调压变压器通过输给补偿变压器的高压侧再通过铁芯感应给补偿变压器的低压侧，然后再与输入电压进行矢量的叠加，补偿变压器主要负责补偿电压的传递，而调压变压器则负责提供方向和大小都可以改变的补偿电压。
调压变压器怎样改补偿电压的大小？
当然也是通过滑臂的移动来实现，当滑臂离调压变压器的中心点E时，在补偿变压器的高压侧F点和G点得到的电压就越高，反之就越低。当稳压器的输入电压刚好为220V时，滑臂移到E点时，F点和G点间的补偿电压就为0。
补偿变压器的低侧既不相加也不相减，输出电压就是输入电压大小。（如下图二所示）

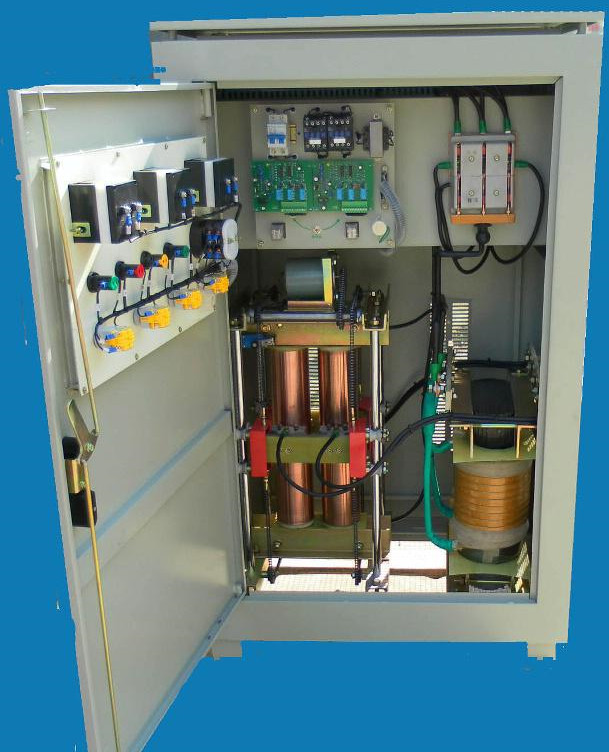

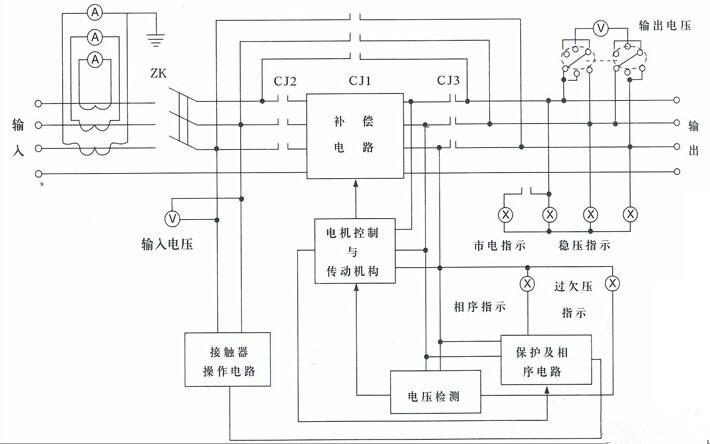

SBW三相补偿式交流稳压器实际就是把三个稳压单元用“Y”形接法联接在一起，再用控制电路板和电机驱动系统来控制变压器，达到稳定的输出电压功能。 如果三个调压变压器的滑臂是由一个电机来驱动的称为统调稳压器；反之如果三个调压变压器的滑臂由三个电机来独立调整的稳压器就称为三相分调式稳压器，其工作原理同单相稳压器的相同。
